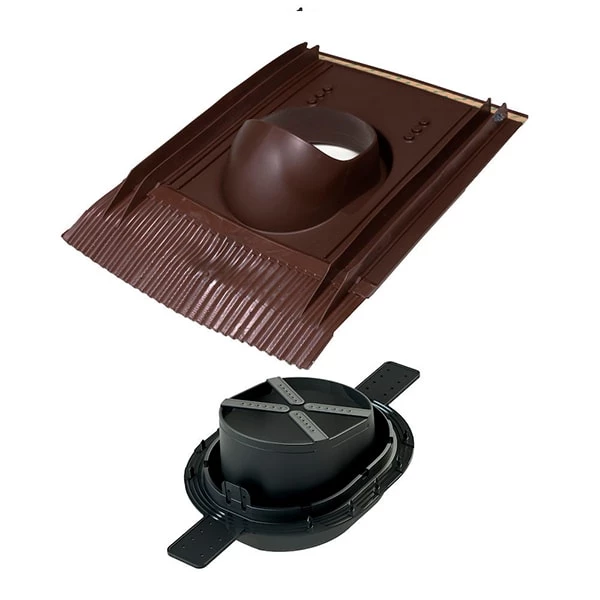

Проходной элемент Vilpe Universal 2K

UNIVERSAL проходной элемент для монтажа на кровле из всех видов цементно-песчаной и керамической черепицы труб и вентиляторов диаметром 110 –160 мм и антенного ворота. Монтируется на 1-, 2-волновой и гладкой черепице.

В комплект входит двухкомпонентный 2K -уплотнитель гидрозатвора, гарантирующий полную герметичность прохода через гидрозащитную пленку.

Комплект:

UNIVERSAL проходной элемент, набор уплотнителей проходного элемента, планка упора, 2К -уплотнитель гидрозатвора, клипсы, монтажная инструкция, шаблон для 2К -уплотнителя гидрозатвора и 2 набора крепежа: (саморезы 2х80 мм+2х38 мм б/ш в цвет) и (саморезы 6х25 мм черные + насадка).

Устанавливается при монтаже и на готовую кровлю

Допустимый угол уклона

Максимальный угол уклона кровли для труб разного диаметра:
труба O 110 мм - 450*,
труба O 125 мм - 400*,
труба O 160 мм - 360*.

* - угол уклона можно увеличить, если подрезать ворот трубы и проходного элемента,

Данные ориентировочны.

Минимальный рекомендуемый угол уклона кровли для монтажа 11,50.
