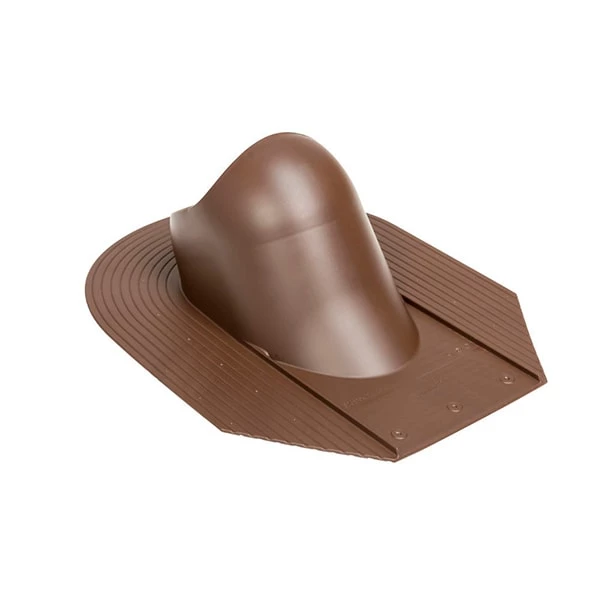

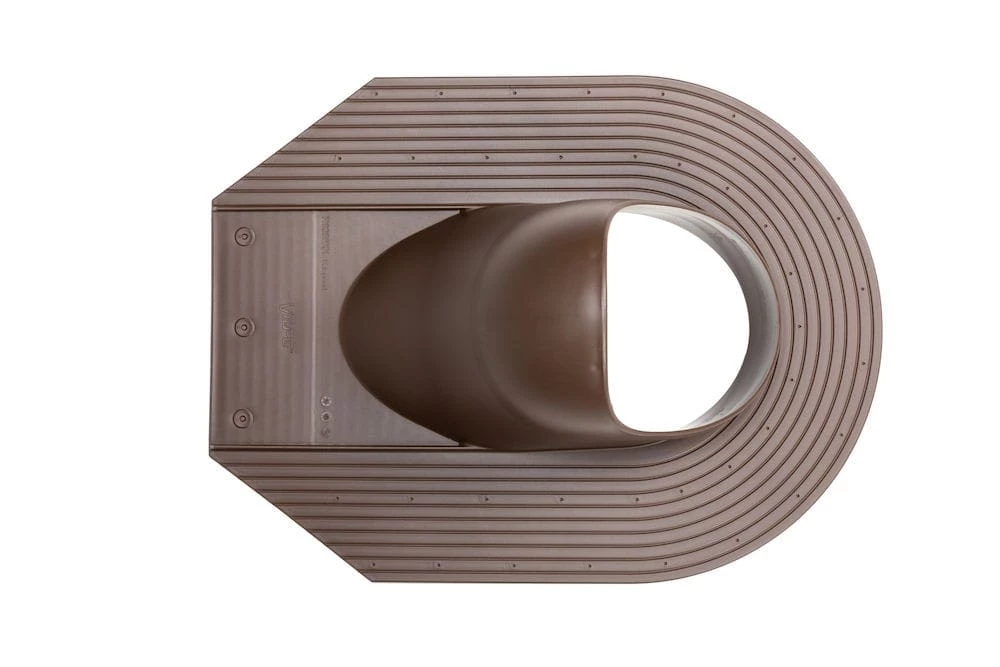

Проходной элемент Vilpe Huopa/Slate RR

HUOPA/SLATE проходной элемент для монтажа на скатной битумной и сланцевой кровле труб и вентиляторов диаметром 110 –160 мм и антенного ворота.

Комплект: проходной элемент, шаблон и набор крепежа (саморезы 6x25 мм в цвет + насадка).

Устанавливается при монтаже кровельного материала.

Допустимый угол уклона

Максимальный угол уклона кровли для труб разного диаметра:
труба O 110 мм - 530*,
труба O 125 мм - 540**,
труба O 160 мм - 490***.

* - уклон 590, если труба продлевается напрямую в подкровельное пространство. Надо подрезать ворот трубы.
- уклон 770, если труба не продлевается напрямую в подкровельное пространство. Надо подрезать ворот трубы и ворот проходного элемента.
** - уклон 570, если подрезать ворот трубы.
*** - уклон 520, если подрезать ворот проходного элемента.

Минимальный угол уклона кровли для труб разного диаметра:
труба O 110 мм - 360*,
труба O 125 мм - 360*,
труба O 160 мм - 360*.

* - уклон 110, если развернуть трубу на 180 градусов и подрезать ворот проходного элемента.

Данные ориентировочны.
